JMK-16數顯脈沖控制器
JMK-16數顯脈沖控制器易于安裝，調試，維修。脈沖控制儀采用集成控制電路和可控硅直流開關，它具有體積小、壽命長、重量輕、工作穩定和調節電磁脈沖閥方便（脈沖寬度和脈沖周期可在較大范圍內隨意調節）等特點。 JMK-16脈沖控制器由直流穩定，脈沖發生器，單穩，數字集成電路，門控，門推動，可控硅輸出，數碼顯示等電路組成。脈沖控制儀采用目前先進的WOS數字集成電路，顯著提高了儀器的工作可靠性，在電路設計上增加了短路自動保護，LED顯示電路，更有利于延長使用壽命。并且有很強的抗干擾能力。
技術指標：
1 輸出路數：1--18+1路可選；2控制參數隨時設定，斷電后設置參數不丟失；3支持遠程啟動/停止控制（可選件）；4 輸入電壓：AC 50HZ 180-240V；5 每路輸出電流：DC1A；6可實現在線（提升+脈沖）、離線（脈沖）控制； 7 支持卸灰控制； 8 JMK-16脈沖控制器外型尺寸：248×188×100mm；
DMK-3CS-8X脈沖控制儀
DMK-3CS-8X脈沖控制儀是脈沖布袋除塵器高、低壓噴吹清灰系統的自動控制儀器。其輸出的開關信號，直接控制電磁閥的開閉，使壓縮空氣能循環噴吹濾袋，從而達到清灰的目的。該ADMK脈沖控制儀可廣泛應用于冶金、水泥、礦山、鑄造、醫藥等工業部門的除塵器控制，我廠并可根據各行各業用戶的要求進行專門設計。 該DMK-3CS-8X脈沖控制儀選用進口數字集成電路、先進的電路設計，因而具有性能穩定可靠、抗干擾性強、動耗、使用及維修方便等特點。
DMK-3CS-8X脈沖控制儀結構原理：
DMK-3CS-8X脈沖控制儀由數控、顯示、電子開關、電源四大部分組成。
1、 數控部分：由數字集成電路組成，包括振蕩、單穩、復合、計數、復位及面板上脈寬調節、間隔調節、復吹、撥盤等控制元件組成。
2、顯示部分：由七段譯碼、電平轉換及面板上數碼顯示、脈寬顯示、工作電壓指示、輸出電壓指示等組成。
3、電子開關部分:由譯碼、電子開關及側板上輸出接插座組成。
4、脈沖控制儀電源部分：由電源線、開關、變壓器、保險絲、整流穩壓電路等組成。
QYJ系列無觸點控制儀
集成脈沖控制儀系列產品，是專為脈沖袋式除塵器而設計，該系列產品是緊跟現代電子科學的迅猛發展，采用了目前較先進的數字集成電路，通過長期從事袋式除塵控制系統的現場設計及自動化產品的開發制作經驗，博采眾家同類產品所長而全新設計推出的一種新型產品。QYJ系列除塵通用程序脈沖控制儀核心控制部分采用進口微電腦控制芯片，該芯片具有低功耗、高速、高可靠、強搞靜電、強抗干擾等特點，大大提高了產品的可靠性。同時采用看門狗電路、軟件陷阱與冗余、掉電數據保護、數字濾波等技術使控制儀具有很強的抗干擾能力。該系列產品具有小型化、多功能、低 功耗、高集成度、強抗干擾、經久耐用、操作維護簡單等諸方面的優點。大大滿足了各種脈沖袋式除塵器主機的配套使用。目前該系列產品分為QYJ-MB-AA型 QYJ-MB-AD型兩種規格,外形美觀，操作使用方便。QYj系列無觸點集成脈沖控制儀是袋式除塵器噴吹清灰系統的主要控制設備，它的輸出信號直接控制電磁脈沖閥，采用壓縮空氣對濾袋循序噴吹清灰，使除塵器的阻力保持在設定范圍內，以保證除塵器的處理能力和收塵效果。 脈沖控制儀設有1門-10門，10門-20門，20門-36門，電壓220V、24V。
脈沖式除塵控制儀
1）控制原理：
脈沖式除塵控制儀采用大規模集成電路搭建而成，采用兩個電位器調節兩個重要時間參數：脈沖寬度、脈沖間隔；采用可選擇的多位插針結構，可實現在21-30路內的輸出路數自由調整，具體的插針位置參見印刷線路板上的位置說明。
2）參數設置及修改：
MZY-T/1型脈沖式除塵控制儀通電后無需任何操作即可自動按最新的設置參數實施控制�？刂苾x有三種主要的狀態——待機狀態、運行狀態、檢修狀態。
待機狀態：脈沖控制儀上電后如果不滿足開機條件（開機信號斷開）時，系統將進入待機狀態。
運行狀態：除塵控制儀上電，且滿足開機條件后即進入開機運行狀態，發光二極管顯示各路輸出點的狀態。
檢修狀態：在脈沖控制儀正常運行時，將自動、手動轉換插針插到右邊兩位即進入手動檢修狀態，此時按一下“手動”按鈕，輸出將從上一路開向后移位，直到插針插到左邊兩位退出手動狀態。
參數修改狀態：任何時候，邊緩慢旋轉電位器，邊觀察輸出指示燈的點亮情況即可進行脈沖寬度/脈沖間隔的調整。
脈沖清灰控制儀
脈沖控制儀采用工業級單片機作為節制中心；控制儀采用進步前輩的總線式顯示辦法，既顯示了設備的正常任務形態，又便利了任務參數的設置；控制儀面板上設有各個輸出點的任務指示，可疾速判別輸出點的形態；控制儀采用通用的硬件+節制算法的設計方案，超卓的處理了降低節制本錢和進步節制牢靠性的矛盾。選用該控制儀，用戶只需準確裝置外圍設備，準確的設置參數即可輕松完成除塵器的電器節制，不需求任何編程；控制儀采用EEPROM數據保管技能，完成控制參數的隨時修正和失落電保管。因?yàn)橄到y(tǒng)的控制參數具有非凡的維護辦法，即便是在特殊惡劣的情況下，仍能堅持控制參數的平安。
操作闡明：
控制儀知足開機前提后，控制儀順次對各室施行清灰操作。當各室均完成1次清灰操作后，判別能否知足卸灰前提，如知足開端卸灰，不知足，進入周時期隔延時。延時長度由“周時期隔”確定。當周時期隔延時完畢，進入新一輪的清灰操作。
留意:
因?yàn)榫�路板及接線端子上任務電壓高達220V，操作時手必然要堅持枯燥且不要接觸接線端子和線路板，不然，能夠招致觸電變亂；脈沖控制儀四周不該有侵蝕性氣體，盡量避開激烈震動、強磁、高溫高熱場合;為了包管正常的出產及設備平安，節制路數、脈沖閥數應由專業技能人員進行調整。

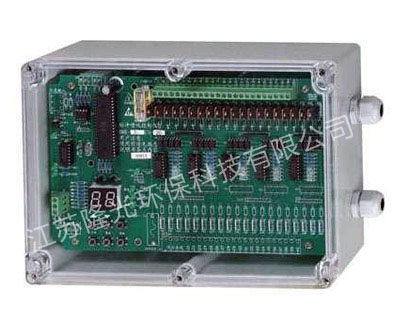

MCC程序單片機控制儀
MCC程序單片機控制儀采用工業級芯片作為節制中心；脈沖控制儀在印刷線路板上有分明的設置標記，可便利的進行節制儀的設置；控制儀輸出側設有各個輸出點的任務指示，可疾速判別輸出點的形態；控制儀設有手動操作按鈕，可便利的進行設備的調試、運轉操作；該脈沖控制儀采用防水外殼構造，共同防水接頭，可在室外、粉塵情況中運用；且脈沖控制儀裝備可插拔的印刷線路板專用端子，可便利的進行接線。該控制儀選用進口數字集成電路、進步前輩的電路設計，因此具有功能不變牢靠、抗攪擾性強、動耗、運用及維修便利等特點。產品別稱：脈沖控制儀，單片機脈沖控制儀，可編程脈沖控制儀
運用情況：
1、溫度-20℃～50℃ 2、空氣相對濕度≤85% 3、無嚴峻侵蝕氣體和導電塵埃 4、無猛烈震動或沖擊
單片機控制儀
1．將帶輸出線的矩型插頭刺進機箱后部插孔內，輸出線的一端辨別與電磁閥的一端相銜接，電磁閥的另一端接在公共線上，公共線普通排在最終，導線顏色為赤色。2．將電源插頭刺進220V交流電源。3．翻開電源開關目標燈應亮。4．調理脈沖距離和脈沖寬度旋鈕達恰當為止。
無觸點脈沖控制儀維修和留意事項
1．接頭嚴禁虛焊和接觸不良，單機輸出線只能供單機運用，切不成相互銜接。
2．改換保險管不克不及大于2A，嚴禁用導線或其它導電物替代保險管。
3．電磁閥和銜接導線不該呈現短路、漏電景象，要常常反省對地電阻大于2兆歐。
4．配接電磁閥或檢修儀器毛病時，請關失落電源，以免發作變亂。
脈沖控制儀采用工業級芯片作為節制中心；在印刷線路板上有分明的設置標記，可便利的進行控制儀的設置；控制儀輸出側設有各個輸出點的任務指示，可疾速判別輸出點的形態；控制儀設有手動操作按鈕，可便利的進行設備的調試、運轉操作；該脈沖控制儀采用防水外殼構造，共同防水接頭，可在室外、粉塵情況中運用；且脈沖控制儀裝備可插拔的印刷線路板專用端子，可便利的進行接線。 各輸出端輸出節制電磁脈沖閥的開啟，噴吹緊縮空氣清灰，還有發光二極管顯示噴吹挨次。除塵器清灰時，一邊過濾一邊噴吹清灰，脈沖控制儀按設定的脈沖寬度和脈沖距離輸出電旌旗燈號節制脈沖閥逐一噴吹清灰。脈沖控制儀是脈沖袋式除塵器噴吹清灰的首要節制安裝。它的輸出旌旗燈號節制電磁脈沖閥對濾袋進行輪回清灰，以包管除塵器的處置才能和收塵效率。 該單片機控制儀的脈沖距離、脈沖寬度、輸出路數、周時期隔可調，數據可用數碼管顯示，輸出路數可依據需求進行調理。該產器零部件大都采用進口件，功能高于市場同類產物，使其操作更直觀更簡略，功能更不變。

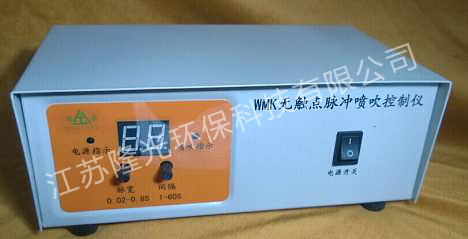

JMK-10型、WMK-20型無觸點集成脈沖控制儀(器)
設計了數字設定電路（即10型機10門輸出恣意設定。20型機20門輸出、10門恣意設定）。便用時可在悉數輸出門數局限內拔取所需求的門數，兩機顯示采用LED共陰數碼管，美觀明晰。WMK-4型、WMK-20型，分為1至30等門位，電壓辨別有24V、30V、36V、90V、110V、220V各類，采用選進的CMOS數字集成電路，可控硅輸出，功能牢靠，調試便利，維修輕易。
二、首要技能目標
1．脈沖距離：0.8秒-30秒2．脈沖寬度：0.01秒-0.5秒3．運用溫度：-20℃-45℃4．電源電壓：220V 50HZ ±20% 5．輸出電壓：24V 36V 110V 220V6．整機功耗：≤40W 7．外型尺寸：100×200×300mm 8．重 量：約3kg
三、運用
1．JMK-10型無觸點集成脈沖控制儀將帶輸出線的矩型插頭刺進機箱后部插孔內，輸出線的一端辨別與電磁閥的一端相銜接，電磁閥的另一端接在公共線上，公共線普通排在最終，導線顏色為赤色。 2．將電源插頭刺進220V交流電源。3．翻開電源開關目標燈應亮。4．調理脈沖距離和脈沖寬度旋鈕達恰當為止。

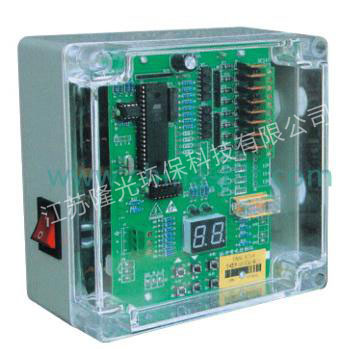

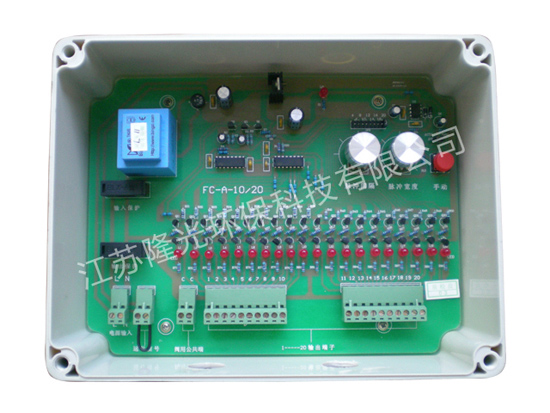

脈沖控制儀
采用工業級芯片作為節制中心；控制儀在印刷線路板上有分明的設置標記，可便利的進行節控儀的設置；控制儀輸出側設有各個輸出點的任務指示，可疾速判別輸出點的形態；控制儀設有手動操作按鈕，可便利的進行設備的調試、運轉操作；控制儀采用防水外殼構造，共同防水接頭，可在室外、粉塵情況中運用；控制儀裝備可插拔的印刷線路板專用端子，可便利的進行接線；
|
1、脈沖寬度：0.03-0.9
|
2、脈沖間隔：1-60秒
|
|
3、外形尺寸:248×188×100mm
|
4、工作電壓：220VAC-50HZ
|
|
5、輸出路數：4-10、4-20路可選
|
6、輸出電壓：24V、110V、220V可選
|
|
7、支持遠程啟動/停止控制
|
8、防水外殼
|

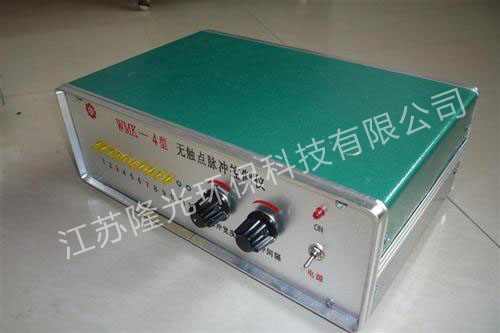

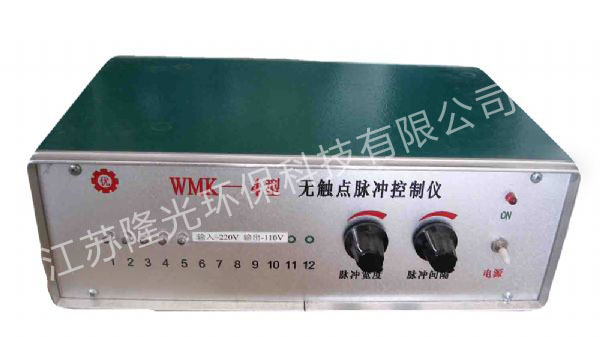

WMK-4脈沖控制儀
脈沖控制儀是脈沖袋式除塵器進行脈沖噴吹清灰的電子控制器。
脈沖控制-儀質量的凹凸反映了袋式除塵器的配備程度。我公司依托進步前輩的出產技能、以顧客為中心的理念，不時地研討開拓，推出了以下型號的電腦脈沖控制儀。產物具有：強抗攪擾、經久耐用、智能化三大特點，在國內同類產物中處搶先程度。脈沖巡回輸出控制儀是專為袋式除塵設備設計出產，它采用和儀表一樣盤式裝置，體積更�。敵龅碾婌浩鞜籼栔苯域�(qū)動電磁閥門，控制緊縮空氣對濾清袋循序巡回噴吹清灰，讓除塵器的阻力堅持在要求局限內，以包管除塵器的處置才能和收塵效率。

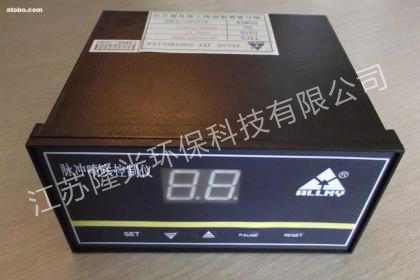

MB-20脈沖控制儀為面板式脈沖控制儀。
我公司生產的脈沖控制儀是完全自主研發的新一代產品，傻瓜式設計，方便使用。脈沖控制儀還采用可編輯程序微電腦控制芯片，電路采用抗高干擾設計。
2.技術指標
輸入電壓AC22OV50HZ輸出電壓DC24V或AC220V建議使用DC24安全電壓，輸出電流1A
使用環境：-10+50度，干燥避開強電磁場，注意防塵。
脈沖間隔可調（可定）1-99秒，脈沖寬度0.1-0.5秒（顯示1-9）
3.設置
按鈕按下后顯示的是設置值，3秒后自動保存跳回顯示路數。
按鈕分別是1間隔加2間隔減3脈寬（1-9）循環開關。
4.其他專業開發 可編程智能控制 集成電路 C程序。可作oem

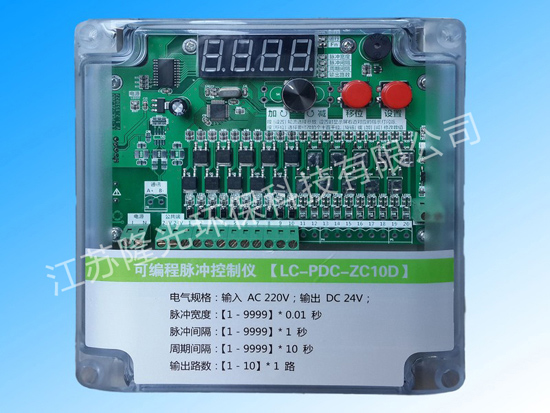

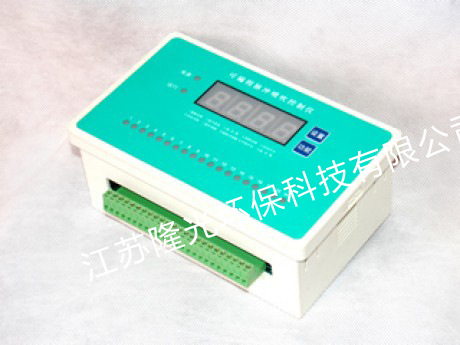

內嵌式可編程脈沖控制儀
脈沖控制儀的脈沖間隔寬度，輸出位數可用數量管顯示。采用雙保險短路保護輸出，結合面板上所有輸出點的輸出指示，實現免拆機狀態下的輸出故障判斷。采用外置多功能輸入端口，適用于壓差控制及外置開關＋定時控制的兩種情況。采用輸出固定端口的卸灰閥控制，可通過面板設定，實現設定循環周期下的設定時間卸灰控制�？删幊虈姶得}沖控制儀是脈沖袋式除塵器噴吹清灰的主要控制裝置。它的輸出信號控制電磁脈沖閥對濾袋進行循環清灰，以保證除塵器的處理能力和收塵效率。
氣箱除塵器程序脈沖控制儀
SXC-8AI-24脈沖控制儀
SXC-8A1電腦脈沖控制儀應用于小型除塵器時的優點，脈沖控制儀，適用于各類袋式除塵器的自動清灰控制。由單片機控制，參數保存期10年以上，各項參數精確調整，按操作，數碼顯示。
特點：
1、在線、離線清灰方式通過軟件設置輕松實現，減少了使用廠家的控制儀庫存量；2、遠程開機信號可以簡單的與DCS系統實現干接點通訊；3、脈沖控制儀直接安裝于除塵器頂部，既可以減少脈沖閥、提升閥布線，又可以通過控制儀的手動按鈕實現檢修后的試車，同時將遠程開機信號線引至除塵器底部，通過轉換開關實現清灰的起動與停止；4、通過外置的壓差開關，實現控制儀的壓差控制；5、通過卸灰控制輸出信號實現星型卸料器的自動卸灰控制，并可以通過鍵盤設置卸灰間隔及卸灰時間； 大功率無觸點輸出，可靠的短路保護功能。單閥連續多脈沖輸出預置。定時、定壓兩種控制方式，可根據用戶要求選定，特出要求也可定制特殊規格的脈沖控制器。
技術指標：
1、脈沖寬度：20-2000毫秒或0.5-50秒2、脈沖間隔：1-99秒3、周期時間：0-250分4、工作電壓：220VAC-50HZ 5、輸出電流：< 900mm 6、輸出電壓：24V、110V、220V 7、環境溫度：< 45℃
8、環境濕度： > 20% < 80%
|
